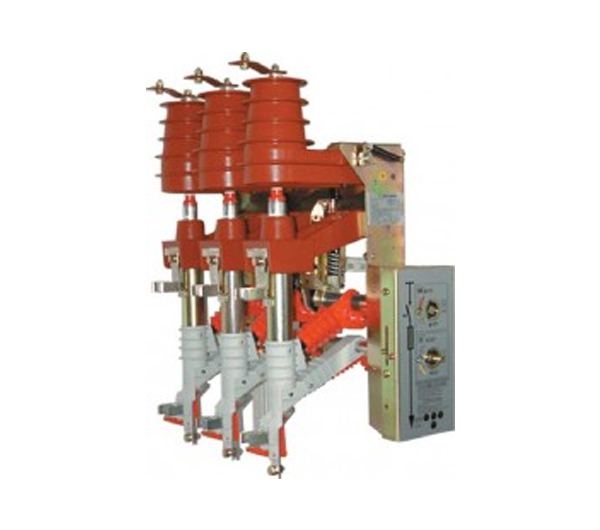

Cầu dao phụ tải trong nhà
• Cơ cấu đóng cắt dao phụ tải dạng Xilanh - Pistong.
• Giá đỡ cầu chì liền thân dao.
• Khoảng cách pha - pha và pha - đất lớn.
• Vận hành và thay thế đơn giản, dễ dàng.
• Có thể treo tường
• Có thể gắn thêm bộ cảnh báo pha như cầu dao cách điện khí SF6
TIÊU CHUẨN ÁP DỤNG:
• IEC 60298, IEC 60694 (Tiêu chuẩn quốc tế)
• CEI (Tiêu chuẩn của Italia)
|
Thông số
|
Đơn vị
|
ISARC-1P/
ISARC-1 |
ISARC-2P/
ISARC-2 |
||||
| Điện áp đ.m |
kV
|
12
|
24
|
36
|
12
|
24
|
36
|
| Tần số đ.m |
Hz
|
50/60
|
|||||
| Điện áp chịu đựng tần số công nghiệp (1 phút) | |||||||
| Đến đất và giữa các cực |
kV
|
36
|
50
|
70
|
36
|
50
|
70
|
| Giữa các cực khi dao mở |
kV
|
36
|
60
|
80
|
36
|
60
|
80
|
| Điện áp chịu đựng xung sét (1.2/50μs) | |||||||
| Đến đất và giữa các cực |
kV
|
85
|
125
|
170
|
85
|
125
|
170
|
| Giữa các cực khi dao mở |
kV
|
95
|
145
|
195
|
95
|
145
|
195
|
| Dòng đ.m |
A
|
400÷630
|
|||||
| Dòng chịu đựng ngắn hạn đ.m |
kA/s
|
20/2
|
20/1
|
12.5÷16/1
|
20/2
|
20/1
|
20/1
|
| Dòng chịu đựng ngắn hạn đ.m của ES (1 giây) |
kA/s
|
20/1
|
16/1
|
20/1
|
12.5÷16/1
|
||
| Dòng đ.m lớn nhất của cầu chì |
A
|
|
125
|
63
|
|||
| Số lần đóng cắt cơ khí |
lần
|
2000
|
2000
|
||||
