KHỞI ĐỘNG MỀM CHINT NJR2-30D

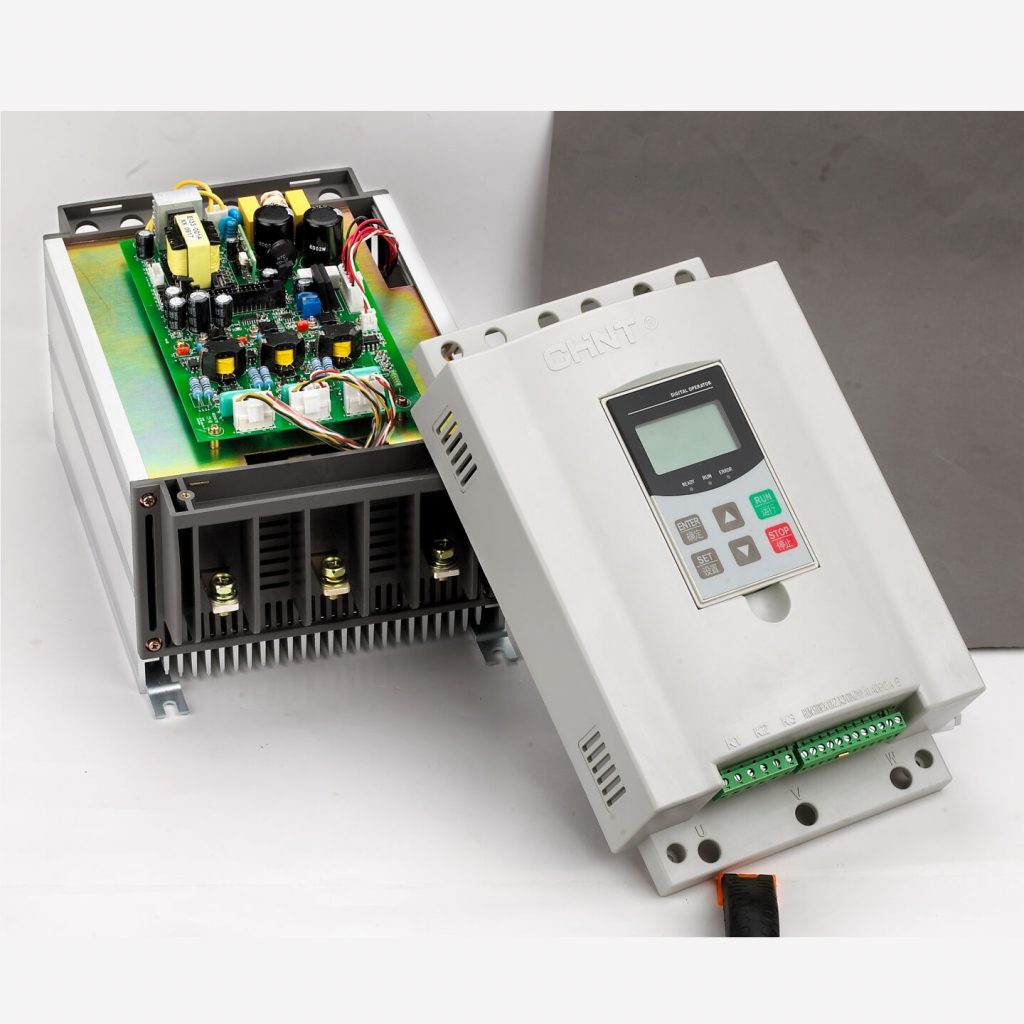

Khởi động mềm CHINT NJR2-30D

- Công suất: 30KW / 57A
- 3 Pha  AC380V (±15%) - 50/60Hz







1. Đặc điểm chung

- Khởi động mềm NJR2-D được sản xuất theo tiêu chuẩn : GB 14048.6 IEC 60947-4-2.

- Dòng sản phẩm khởi đồng mềm NJR2-D được sản xuất theo công nghệ chip điều khiển lõi kép.

- NJR2 thực hiện điều khiển mềm hóa cho quá trình khởi động và dừng của động cơ ba pha điện áp AC thông qua quá trình điều khiển tổ hợp các thyristor.

- NJR2 được tích hợp nhiều tính năng bảo vệ như: bảo vệ quá tải, bảo vệ lỗi pha đầu vào và đầu ra, bảo vệ ngắn mạch cho tải, bảo vệ quá áp, bảo vệ thấp áp…

- NJR2-D được thiết kế để lắp kết hợp cùng 01 contactor bypass lắp ngoài để đảm bảo tuổi thọ cho thiết bị khi làm việc liên tục trong thời gian dài.

- NJR2-D hoạt động ở dải điện áp 380VAC, được thiết kế riêng cho từng động cơ có công suất từ 7,5KW đến 500KW với độ ổn định cao và được ứng dụng rộng rãi trong hệ thống điện công nghiệp: luyện kim, dầu khí, khai khoáng, xử lý nước, công nghiệp thực phẩm, xi măng và hóa dầu…

Để tránh mua phải hàng không rõ nguồn gốc cần chú ý:
Hàng chính hãng nhập khẩu nguyên hộp bao gồm:

- Vỏ thùng đựng thiết bị có nhãn dán bằng Tiếng Anh.

- Bộ khởi động mềm NJR2-D

- Hướng dẫn vận hành - Tiếng Anh (Instructions Manual)

- Chứng chỉ chất lượng - Tiếng Anh (Product Permission)

2. Mã sản phẩm

3. Thông số kỹ thuật chung

- Điện áp sử dụng: Ba pha - AC380V (± 15%)

- Tần số sử dụng: 50Hz/60Hz(± 2%)

- Dòng điện khởi động: 1~5 lần dòng điện khởi động bị hạn chế

- Thời gian tụt dốc (ramp falling time): (1~240) giây

- Điện áp tham chiếu khởi động mềm: 25%Ue~75%Ue

- Thời gian khởi động bằng cần: 0~10(x0.1)

- Dùng cho động cơ: ba pha lồng sóc

- Mức ô nhiễm: Mức

- Mức bảo vệ: IP20

- Cấp điện áp cách điện: 660V

- Cấp điện áp xung thử nghiệm: 2kV

- Làm mát: Làm mát tự nhiên

- Tần suất khởi động: 10 lần/ 1 giờ, có thể thay đổi tùy theo tải.

- Khả năng chống sốc va đập: nhỏ hơn 0.5g;

- Điều kiện môi trường: Tại độ cao 1000m dòng làm việc đạt mức thiết kế, đối với mỗi 100m tăng thêm dòng làm việc sẽ giảm đi 0.5% tương ứng.

- Khi nhiệt độ môi trường ở vào khoảng (-10 ÷ 40)ºC, dòng làm việc sẽ giảm đi 2% cho mỗi 1ºC tăng thêm.

- Độ ẩm tương đối thấp hơn 95% (20 ÷ 65)ºC.

- Sử dụng ở môi trường không có khí ngưng tụ, ít bụi, không có khí dễ cháy, đảm bảo thông gió tốt.

- Dạng thức khởi động: 6 dạng Dạng thức dừng: 2 dạng

- Cài đặt mức điện áp min cho quá trình khởi động

+ Giới hạn phạm vi dòng khởi động

+ Giới hạn phạm vi dòng tắt

- Màn hình có thể tháo rời đưa ra ngoài khi có thêm phụ kiện

4. Thông số kỹ thuật khởi động mềm NJR2-30D

- Khởi động mềm dùng cho động cơ

- Lắp đặt kết hợp với Contactor Bypass NC1-65A

Tài liệu kỹ thuật NJR2.



Vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất
5. Catalog và bảng giá Chint
Catalog Chint

Bảng giá Chint 2018

  • Tình trạng: Còn hàng
5,985,000

Khởi động mềm CHINT NJR2-30D

- Công suất: 30KW / 57A
- 3 Pha  AC380V (±15%) - 50/60Hz







1. Đặc điểm chung

- Khởi động mềm NJR2-D được sản xuất theo tiêu chuẩn : GB 14048.6 IEC 60947-4-2.

- Dòng sản phẩm khởi đồng mềm NJR2-D được sản xuất theo công nghệ chip điều khiển lõi kép.

- NJR2 thực hiện điều khiển mềm hóa cho quá trình khởi động và dừng của động cơ ba pha điện áp AC thông qua quá trình điều khiển tổ hợp các thyristor.

- NJR2 được tích hợp nhiều tính năng bảo vệ như: bảo vệ quá tải, bảo vệ lỗi pha đầu vào và đầu ra, bảo vệ ngắn mạch cho tải, bảo vệ quá áp, bảo vệ thấp áp…

- NJR2-D được thiết kế để lắp kết hợp cùng 01 contactor bypass lắp ngoài để đảm bảo tuổi thọ cho thiết bị khi làm việc liên tục trong thời gian dài.

- NJR2-D hoạt động ở dải điện áp 380VAC, được thiết kế riêng cho từng động cơ có công suất từ 7,5KW đến 500KW với độ ổn định cao và được ứng dụng rộng rãi trong hệ thống điện công nghiệp: luyện kim, dầu khí, khai khoáng, xử lý nước, công nghiệp thực phẩm, xi măng và hóa dầu…

Để tránh mua phải hàng không rõ nguồn gốc cần chú ý:
Hàng chính hãng nhập khẩu nguyên hộp bao gồm:

- Vỏ thùng đựng thiết bị có nhãn dán bằng Tiếng Anh.

- Bộ khởi động mềm NJR2-D

- Hướng dẫn vận hành - Tiếng Anh (Instructions Manual)

- Chứng chỉ chất lượng - Tiếng Anh (Product Permission)

2. Mã sản phẩm

3. Thông số kỹ thuật chung

- Điện áp sử dụng: Ba pha - AC380V (± 15%)

- Tần số sử dụng: 50Hz/60Hz(± 2%)

- Dòng điện khởi động: 1~5 lần dòng điện khởi động bị hạn chế

- Thời gian tụt dốc (ramp falling time): (1~240) giây

- Điện áp tham chiếu khởi động mềm: 25%Ue~75%Ue

- Thời gian khởi động bằng cần: 0~10(x0.1)

- Dùng cho động cơ: ba pha lồng sóc

- Mức ô nhiễm: Mức

- Mức bảo vệ: IP20

- Cấp điện áp cách điện: 660V

- Cấp điện áp xung thử nghiệm: 2kV

- Làm mát: Làm mát tự nhiên

- Tần suất khởi động: 10 lần/ 1 giờ, có thể thay đổi tùy theo tải.

- Khả năng chống sốc va đập: nhỏ hơn 0.5g;

- Điều kiện môi trường: Tại độ cao 1000m dòng làm việc đạt mức thiết kế, đối với mỗi 100m tăng thêm dòng làm việc sẽ giảm đi 0.5% tương ứng.

- Khi nhiệt độ môi trường ở vào khoảng (-10 ÷ 40)ºC, dòng làm việc sẽ giảm đi 2% cho mỗi 1ºC tăng thêm.

- Độ ẩm tương đối thấp hơn 95% (20 ÷ 65)ºC.

- Sử dụng ở môi trường không có khí ngưng tụ, ít bụi, không có khí dễ cháy, đảm bảo thông gió tốt.

- Dạng thức khởi động: 6 dạng Dạng thức dừng: 2 dạng

- Cài đặt mức điện áp min cho quá trình khởi động

+ Giới hạn phạm vi dòng khởi động

+ Giới hạn phạm vi dòng tắt

- Màn hình có thể tháo rời đưa ra ngoài khi có thêm phụ kiện

4. Thông số kỹ thuật khởi động mềm NJR2-30D

- Khởi động mềm dùng cho động cơ

- Lắp đặt kết hợp với Contactor Bypass NC1-65A

Tài liệu kỹ thuật NJR2.



Vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất
5. Catalog và bảng giá Chint
Catalog Chint

Bảng giá Chint 2018
