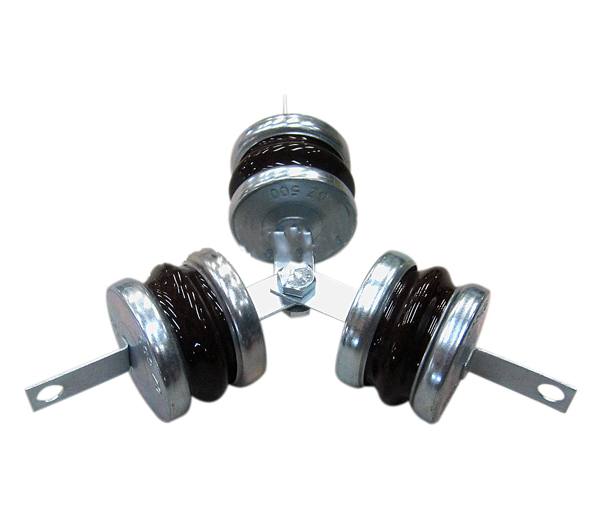

Chống sét van hạ thế GZ 220V, 500V

- Thiết bị cắt lọc sét nguồn điện NHV-1/63/200 là thiết bị chống sét lan truyền theo đường dây cấp điện, điện ápsử dụng 1pha/ 220vac/ 50hz. Thiết bị gồm có các thành phần: cắt sét sơ cấp - lọc sét - cắt sét thứ cấp.

- Nguyên lý hoạt động:

Khi có xung sét lan truyền theo đường dây cấp điện vào thiết bị . Điện áp đường dây vượt quá ngưỡng làm việc của phần tử cắt sét sơ cấp (điện áp giữa 2 dây với đất ) , hai van cắt sét hoạt động đưa điện áp sét xuống đất , ghim điện áp giữa 2 dây cấp nguồn trong dải điện áp cho phép của thiết bị. Tiếp theo dòng điện đi qua mạch lọc L-C làm suy giảm các xung nhiễu do sét và quá trình cắt sét sơ cấp tạo ra. Tại đầu ra của nguồn điện, nếu điện áp trên 2 dây cấp nguồn quá cao thì khi đó phần cắt sét thứ cấp sẽ hoạt động để giữ điện áp đầu ra ở dải cho phép.

- Cắt sét sơ cấp:

Sử dụng thiết bị van cắt sét GZ500.

-Điện áp sử dụng: 220V AC (max 250 VAC)

-Cấu hình bảo vệ: L-G và N-G

-Đấu nối : bulong Φ8.

-Kích thước: dài 107 mm , Φ49 x 40mm.

-Điện áp phóng: 0,8~1,8KV ( phù hợp với mạng điện công nghiệp)

-Dòng dò:≤ 0,1µA (tại điện áp 250VAC )

-Điện áp dư: ≤ 500V ( dòng xung sét 8/20µs, 5kA ).

Cắt sét thứ cấp

Sử dụng thiết bị cắt sét KM40B (MOV )

-Cấu hình bảo vệ: L-N.

-Điện áp hoạt động liên tục ( Uc) : ≤ 275vac.

-Đáp ứng tiêu chuẩn 1449v2.0, IEC 61643-1:1998

-Dòng phóng danh định (In): ≥ 40KA ( 8/20µs ).

-Dòng phóng tối đa (max) : ≥ 80KA ( 8/20µs ).

+ Điện áp danh định : 220V - 500V

+ Tần số định mức : 50Hz

* Quy cách đóng gói: Túi nylon/ thùng carton


TT	Các chỉ tiêu	Đơn vị	Thông số kỹ thuật
1	Ký hiệu		GZ-500
2	Số ĐKCL		TC 01: 2001/CTĐH
3	Điện áp danh định	V	500
4	Điện áp phóng điện tần số công nghiệp: 50Hz/s	kV	1.2-2.1
