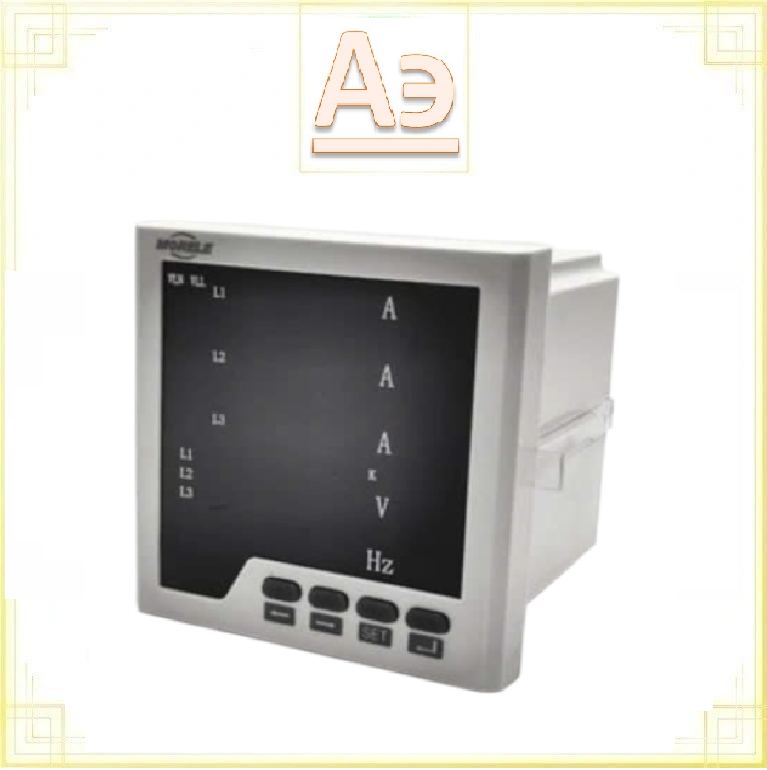

Đồng hồ điện tử đa chức năng LCD LCD9696

Mô tả :

Đồng hồ điện tử đa chức năng LCD9696 là thiết bị đo lường hiện đại dùng trong các tủ phân phối và tủ điều khiển để giám sát nhiều thông số điện cùng lúc, bao

gồm Điện áp, Dòng điện, Công suất (P, Q, S), Hệ số công suất (PF) và Tần số. Đặc trưng nổi bật của nó là sử dụng màn hình LCD (Liquid Crystal Display) rõ nét

và kích thước mặt trước tiêu chuẩn là 96x96mm. Đồng hồ này cho phép người dùng cài đặt và đọc các thông số dễ dàng, hỗ trợ giao tiếp (thường là RS485

Modbus) và là công cụ lý tưởng để quản lý năng lượng và chất lượng điện lưới.

Tính năng mở rộng:

Cài đặt CT/PT: Cho phép thiết lập tỷ số biến dòng (CT) lên đến 10.000A và tỷ số biến áp (PT) lên đến 10kV.

Bảo mật: Có chức năng cài đặt mật khẩu (password) để ngăn chặn việc thay đổi thông số cài đặt trái phép.

Ngõ ra xung: Có cổng xuất xung (24VDC) để kết nối với các hệ thống thu thập dữ liệu từ xa (SCADA/BMS).

Sơ đồ đấu nối cơ bản (Tham khảo):

Khi lắp đặt LCD9696 cho hệ thống 3 pha 4 dây, bạn cần lưu ý:

Chân nguồn nuôi (L-N): Cấp nguồn AC để đồng hồ hoạt động.

Chân áp (V1, V2, V3, VN): Đấu trực tiếp vào 3 pha và dây trung tính của nguồn điện.

Chân dòng (I1, I1, I2, I2, I3*, I3):** Kết nối với tín hiệu từ 3 biến dòng (CT). Lưu ý đấu đúng cực tính của CT để tránh sai số kWh.
