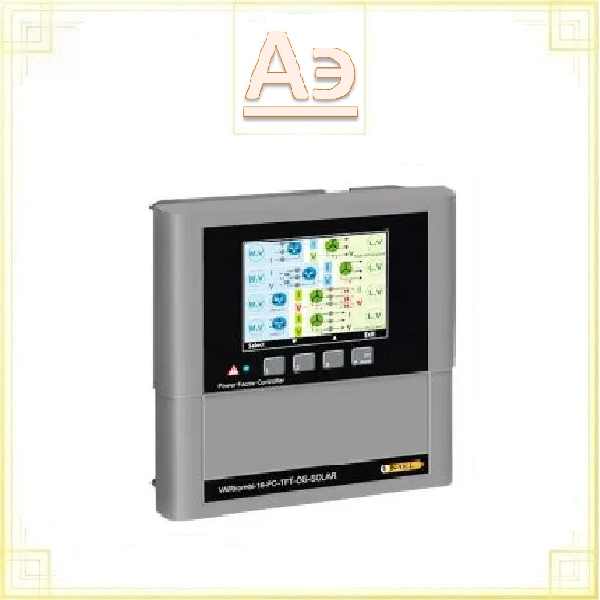

Bộ điều khiển tụ bù 18 cấp KAEL VARkombi-18-TFT
Thông số kỹ thuật :
- Số bậc : 18 cấp
- Giao tiếp : Thường có cổng RS485, hỗ trợ MODBUS RTU (cho phép giám sát, điều khiển từ xa)
- Chức năng : Bù công suất phản kháng tự động, bù cả cảm và dung, có thể cấu hình bậc tụ/cuộn kháng
- Hiển thị : LCD + 7-segment, hiển thị cosφ, THD, dòng điện, điện áp, công suất, trạng thái bậc tụ
- Đo lường : Phạm vi dòng điện rộng (từ 5mA - 5.5A), tỉ số biến dòng cài đặt được (ví dụ 5/5A, 10000/5A)
- Kết nối tụ : Hỗ trợ tụ 1 pha, 2 pha, 3 pha
- Bảo vệ : Tích hợp các chức năng bảo vệ quá áp, thấp áp, quá dòng, thành phần hài bậc 3 (THD UI)
- Cấu hình : Tự động C/K, cài đặt thời gian đáp ứng, thời gian xả tụ, mật khẩu bảo vệ
- Tần số : 50/60Hz
- Điện áp hoạt động : Dải rộng (ví dụ: 160-260V AC)
- Nguồn điện : 160-260V AC
- Truyền thông : RS485 (tốc độ 9600bps)
- Ứng dụng : Sử dụng được với máy phát điện, kết hợp tụ 1/2/3 pha.
Mô tả :
Bộ điều khiển tụ bù KAEL VARkombi-18-TFT là thiết bị kỹ thuật số cao cấp hỗ trợ 18 cấp, nổi bật với màn hình màu TFT hiển thị đồ họa trực quan và chính xác. Thiết bị tích hợp chức năng phân tích điện năng, đo sóng hài và thuật toán bù thông minh (kết hợp tụ và kháng) qua cổng RS485. Đây là giải pháp hoàn hảo để giám sát chuyên sâu và tối ưu hóa hệ số công suất cho các hệ thống điện công nghiệp hiện đại.
Tính năng :
- Hiển thị thông số trên màn hình màu TFT 3.2"
- Tín hiệu 1 pha , 1 CT (riêng dòng VARkombi : 3pha, 3CT)
- Chức năng đo lường VLN, VLL, A, Pf, W, VAR, VA, kWh, kVArh, Harmonic(3,~31.) , THD-I , THD-V, nhiệt độ
- Chức năng cảnh báo Alarn và điều khiển quạt
- Chức năng cài đặt bảo vệ ( quá dòng, thấp dòng, quá nhiệt, sóng hài)
- Tự động dò hệ số CK hoặc bằng tay
- Nguồn cấp : 230VAC - 50/60Hz
- Chức năng truyền thông Modbus RS485 (dòng PC)
- Password bảo vệ thông số cài đặt
- Kích thước : 144x144x37mm
Đặc điểm kỹ thuật
Thông số kỹ thuật :
- Số bậc : 18 cấp
- Giao tiếp : Thường có cổng RS485, hỗ trợ MODBUS RTU (cho phép giám sát, điều khiển từ xa)
- Chức năng : Bù công suất phản kháng tự động, bù cả cảm và dung, có thể cấu hình bậc tụ/cuộn kháng
- Hiển thị : LCD + 7-segment, hiển thị cosφ, THD, dòng điện, điện áp, công suất, trạng thái bậc tụ
- Đo lường : Phạm vi dòng điện rộng (từ 5mA - 5.5A), tỉ số biến dòng cài đặt được (ví dụ 5/5A, 10000/5A)
- Kết nối tụ : Hỗ trợ tụ 1 pha, 2 pha, 3 pha
- Bảo vệ : Tích hợp các chức năng bảo vệ quá áp, thấp áp, quá dòng, thành phần hài bậc 3 (THD UI)
- Cấu hình : Tự động C/K, cài đặt thời gian đáp ứng, thời gian xả tụ, mật khẩu bảo vệ
- Tần số : 50/60Hz
- Điện áp hoạt động : Dải rộng (ví dụ: 160-260V AC)
- Nguồn điện : 160-260V AC
- Truyền thông : RS485 (tốc độ 9600bps)
- Ứng dụng : Sử dụng được với máy phát điện, kết hợp tụ 1/2/3 pha.
