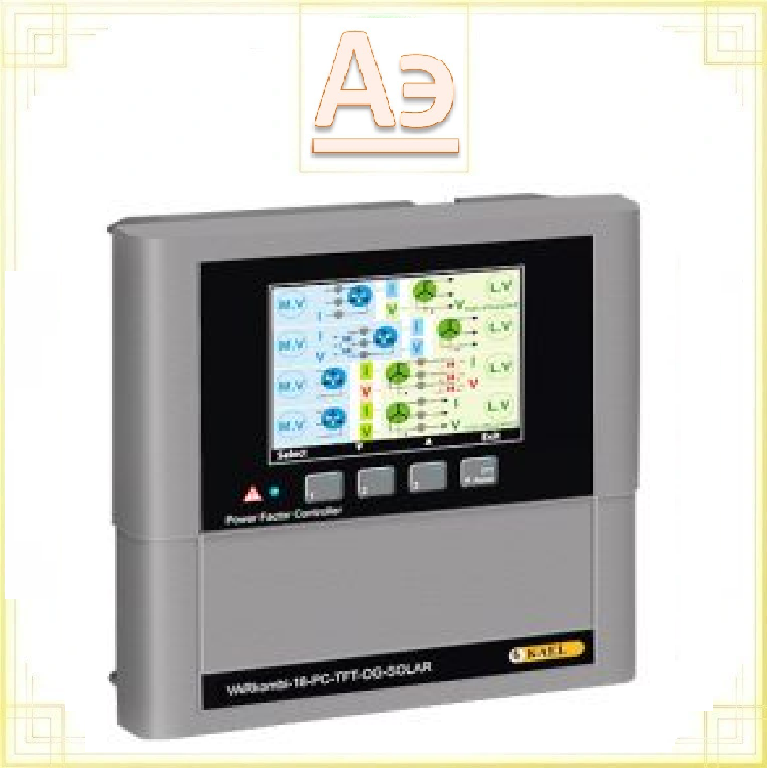

Bộ điều khiển tụ bù 18 cấp KAEL VARkombi-18-PC-TF-OG-SOLAR
Thông số kỹ thuật :
- Số bậc : 18 cấp
- Chức năng : Bù công suất phản kháng tự động, bù cả cảm và dung, có thể cấu hình bậc tụ/cuộn kháng
- Hiển thị : Màn hình LCD (thường 2x16 hoặc lớn hơn), LED báo trạng thái, hiển thị V, A, F, P, Q, cosφ, THD (Total Harmonic Distortion), dòng/áp/công suất từng pha
- Đo lường : Đo lường chính xác V, A, P (import/export), Q, F
- Giao tiếp : Thường có cổng RS485, hỗ trợ MODBUS RTU (cho phép giám sát, điều khiển từ xa)
- Bảo vệ : Tích hợp các chức năng bảo vệ quá áp, thấp áp, quá dòng, thành phần hài bậc 3 (THD UI)
- Cấu hình : Tự động C/K, cài đặt thời gian đáp ứng, thời gian xả tụ, mật khẩu bảo vệ
- Tần số : 50/60Hz
- Điện áp hoạt động : Dải rộng (ví dụ: 160-260V AC)
- Tỉ số : Cấu hình được (ví dụ 5/5A, 10000/5A)
- Ngõ ra tiếp điểm : Chịu tải cao (ví dụ 3A/250V AC)
- Ứng dụng : Sử dụng được với máy phát điện, kết hợp tụ 1/2/3 pha.
Mô tả :
Bộ điều khiển tụ bù KAEL VARkombi-18-PC-TF-OG-SOLAR là thiết bị cao cấp chuyên dùng cho hệ thống điện mặt trời và công nghiệp, hỗ trợ điều khiển tối đa 18 cấp. Sản phẩm sở hữu màn hình màu TFT trực quan, tích hợp bù cả tụ và kháng (Shunt Reactor) cùng khả năng phân tích sóng hài sâu. Với cổng RS485 và thuật toán thông minh, đây là giải pháp tối ưu để duy trì hệ số công suất và đảm bảo chất lượng điện năng cho các hệ thống năng lượng tái tạo phức tạp
Tính năng :
- Hiển thị thông số trên màn hình màu TFT 3.2"
- Tín hiệu 1 pha , 1 CT (riêng dòng VARkombi : 3pha, 3CT)
- Chức năng đo lường VLN, VLL, A, Pf, W, VAR, VA, kWh, kVArh, Harmonic(3,~31.) , THD-I , THD-V, nhiệt độ
- Chức năng cảnh báo Alarn và điều khiển quạt
- Chức năng cài đặt bảo vệ ( quá dòng, thấp dòng, quá nhiệt, sóng hài)
- Password bảo vệ thông số cài đặt
- Tự động dò hệ số CK hoặc bằng tay
- Chức năng truyền thông Modbus RS485 (dòng PC)
- Nguồn cấp : 230VAC - 50/60Hz
- Kích thước : 144x144x37mm
Đặc điểm kỹ thuật
Thông số kỹ thuật :
- Số bậc : 18 cấp
- Chức năng : Bù công suất phản kháng tự động, bù cả cảm và dung, có thể cấu hình bậc tụ/cuộn kháng
- Hiển thị : Màn hình LCD (thường 2x16 hoặc lớn hơn), LED báo trạng thái, hiển thị V, A, F, P, Q, cosφ, THD (Total Harmonic Distortion), dòng/áp/công suất từng pha
- Đo lường : Đo lường chính xác V, A, P (import/export), Q, F
- Giao tiếp : Thường có cổng RS485, hỗ trợ MODBUS RTU (cho phép giám sát, điều khiển từ xa)
- Bảo vệ : Tích hợp các chức năng bảo vệ quá áp, thấp áp, quá dòng, thành phần hài bậc 3 (THD UI)
- Cấu hình : Tự động C/K, cài đặt thời gian đáp ứng, thời gian xả tụ, mật khẩu bảo vệ
- Tần số : 50/60Hz
- Điện áp hoạt động : Dải rộng (ví dụ: 160-260V AC)
- Tỉ số : Cấu hình được (ví dụ 5/5A, 10000/5A)
- Ngõ ra tiếp điểm : Chịu tải cao (ví dụ 3A/250V AC)
- Ứng dụng : Sử dụng được với máy phát điện, kết hợp tụ 1/2/3 pha.
