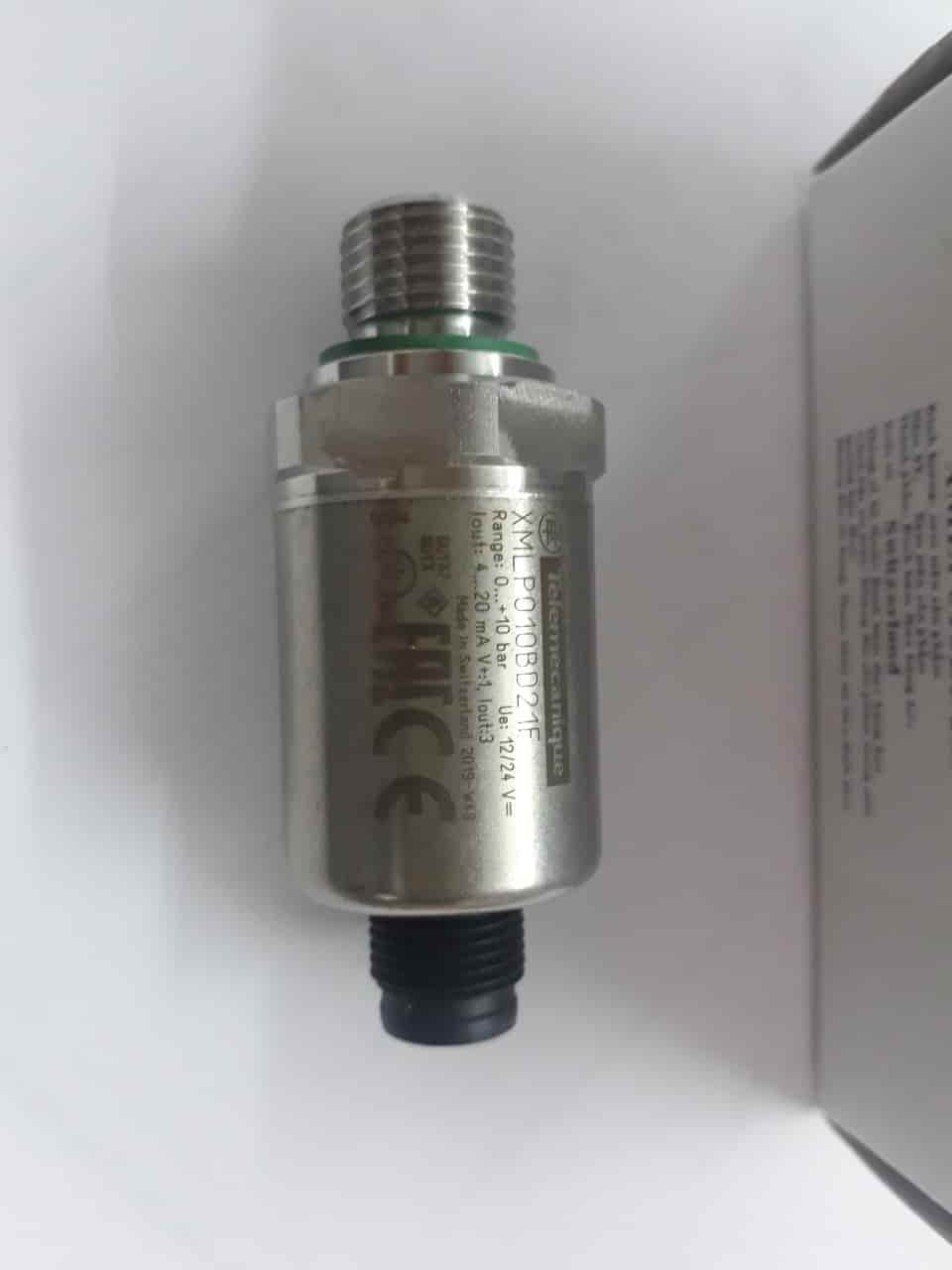

Cảm biến áp suất Schneider 10bar XMLP010BD21F

Cảm biến áp suất Schneider 0-10 bar


Catalogue Cảm biến áp suất  XMLP010BD21F Schneider
  Thông số chung :

Ứng dụng: hệ thống thủy lực, bơm, HVAC, khí, nước sạch, …

Công nghệ màn film mỏng, không sử dụng lớp đệm là một trong những ưu điểm chính của cảm biến OsiSense XMLP. Khả năng hàn trực tiếp lên thân thiết bị và khả năng tương thích với hầu hết các loại chất lỏng, chẳng hạn như dầu thủy lực, chất làm lạnh, nước ngọt, nước biển và không khí.

Tính năng:



Về kĩ thuật:

Sử dụng công nghệ màn phim mỏng, giúp giảm nhiễu, giảm hệ số nhiệt và đạt độ chính xác cao. Công nghệ này giúp cho cảm biến đặc biệt nhỏ gọn nhưng vẫn đạt độ chính xác cao và ổn định lâu dài. Cảm biến áp suất XMLP có kích thước nhỏ gọn: đường kính 30mm (1.18 inch) và độ dài 50mm (1.97 inch) nên có thể lắp được trong những không gian hạn chế.

Có khả năng tương thích với nhiều loại chất lỏng, có thể hàn trực tiếp vào thân đối tượng.

Cảm biến chế tạo từ thép không gỉ 304, độ bền cao và thích hợp cho ứng dụng công nghiệp.

Dải nhiệt hoạt động rộng:

Refrigeration fluid -20…120 °C

Gas -20…120 °C

Hydraulic oil -20…120 °C

Fresh water 0…120 °C

Air -20…120 °C

Cách chọn cảm biến:

1. Dải áp suất:

0-10bar, 0-16bar, 0-25bar, 0-40bar, 0-60bar, 0-100bar, 0-160bar, 0-250bar, 0-400 bar, 0-600bar.

0-100psi, 0-150psi, 0-200psi, 0-300psi, 0-600psi, 0-1000psi, 0-2000psi, 0-3000psi, 0-6000psi, 0-10000psi.

2. Tín hiệu đầu ra analog: (tỉ lệ với áp suất đầu ra: 10-600bar hay 100-10000psi)

– 4-20mA

– 0-10V

– 0.5 – 4.5V

3. Đầu kết nối điện:

– M12 (4-pin)

– DIN 43650 (EN 175301-803-A)

– Packard® Metri-Pack 150 (3-pin)

4. Đầu kết nối chất lỏng:

– G1/4 A male

– 1/4”-18 NPT male

– SAE 7/16-20 UNF-2A male

– SAE 7/16-20 UNF-2B female
